七氟丙烷、IG541、二氧化碳氣體技術性能對比
在氣體滅火系統的學習中，最令人頭疼的莫過于各種設計參數了，設計壓力、最大工作壓力、泄壓動作壓力傻傻分不清楚，七氟丙烷、IG541、二氧化碳處處撲朔迷離，今天新林消防就和大家掰開了揉碎了來梳理一下不同滅火劑的設計參數中的異同，讓大家縷清思路，在對比中學習。
一、適用火災場所
七氟丙烷、IG541系統：①固體表面火災；②液體火災；③滅火前能切斷氣源的氣體火災；④電氣火災
二氧化碳系統：①固體表面火災及棉、毛、織物、紙張等部分固體深位火災；②液體火災或石蠟、瀝青等可熔化的固體火災；③滅火前能切斷氣源的氣體火災；④電氣火災
二、不適用火災場所
七氟丙烷、IG541系統：①硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災；②活潑金屬的火災；③氫化鉀、氫化鈉等金屬氫化物火災；④過氧化氫、聯氨等能自行分解的化學物質火災；⑤可燃固體物質的深位火災
二氧化碳系統：①硝化纖維、火藥等含氧化劑的化學制品火災；②活潑金屬的火災（D類火災）；③氫化鉀、氫化鈉等金屬氫化物火災
三、滅火機理
七氟丙烷：冷卻、窒息和化學抑制，有溫室效應，滅火劑儲存形態為液態；
IG541：窒息，無溫室效益，滅火劑儲存形態為氣態；
二氧化碳：窒息、冷卻，有溫室效應，滅火劑儲存形態為氣液兩相；
四、滅火劑儲存壓力（20℃時）
七氟丙烷：一級2.5MPa、二級4.2MPa、三級5.6MPa；
IG541：一級15MPa、二級20MPa
高壓二氧化碳：5.7MPa；低壓二氧化碳：2.2MPa（-18℃時）
五、系統最大工作壓力（50℃時）
七氟丙烷：一級4.2MPa、二級6.7MPa、三級7.2MPa；
IG541：一級17.2MPa、二級23.2MPa；
高壓二氧化碳：12.1MPa；低壓二氧化碳：不會達到50℃，故無此項；
六、系統泄壓動作壓力
七氟丙烷：一級5.0MPa、二級焊接7.0MPa、二級無縫8.4MPa、三級10.0MPa；
IG541：一級20.7MPa、二級27.6MPa；
高壓二氧化碳：19±0.95MPa；低壓二氧化碳：2.38±0.12MPa；
七、單位容積最大充裝量
七氟丙烷：一級1.12kg/L、二級焊接0.95kg/L、二級無縫1.12kg/L、三級1.08kg/L；
IG541：一級0.21kg/L、二級0.28kg/L；
高壓二氧化碳：0.60kg/L ；低壓二氧化碳裝量系數≤0.95（容積比）；
八、噴頭工作壓力
七氟丙烷：一級≥0.6MPa，二級≥0.7MPa，三級≥0.8MPa
IG541：一級≥2.0MPa，二級≥2.1MPa
二氧化碳：高壓系統≥1.4MPa ，低壓系統≥1.0MPa
九、滅火設計濃度或惰化設計濃度
七氟丙烷：滅火設計濃度不小于滅火濃度的1.3倍，惰化設計濃度不小于惰化濃度的1.1倍，而滅火濃度和惰化濃度查表可得；滅火設計濃度特殊要求如下：①圖書、檔案、票據和文物資料庫宜采用10％;②油浸變壓器室、帶油開關的配電室和自備發電機房宜采用9％;③通訊機房、電子計算機宜采用8％
IG541：滅火設計濃度不小于滅火濃度的1.3倍，惰化設計濃度不小于惰化濃度的1.1倍，而滅火濃度和惰化濃度查表可得；
二氧化碳系統：全淹沒設計濃度不應小于滅火濃度的1.7倍，并不得低于34%；而局部應用滅火系統的設計可采用面積法或體積法
十、NOAEL濃度和LOAEL濃度
七氟丙烷：NOAEL濃度9%、LOAEL濃度10.5%
IG541：NOAEL濃度43%、LOAEL濃度52%
二氧化碳系統：NOAEL濃度＜5％、LOAEL濃度＜10％
十一、環境溫度
七氟丙烷和IG541系統：防護區環境溫度不低于-10℃，儲存裝置環境溫度為-10℃～50℃；
二氧化碳系統：防護區環境溫度-20℃～100℃，儲存裝置環境溫度高壓0℃～49℃、低壓系統-23℃～49℃；
十二、防護區面積與容積限制
七氟丙烷和IG541：①有管網系統面積不宜大于800㎡，且容積不宜大于3600m3; ②預制系統面積不宜大于500㎡，且容積不宜大于1600m3
二氧化碳系統：無具體規定
十三、滅火劑設計噴放時間
七氟丙烷：①通訊機房和電子計算機房等防護區不應大于8s;②其他防護區不應大于10s；
IG541：噴放至設計用量的95％時，不應大于60s，且不應小于48s；
二氧化碳系統：①全淹沒滅火系統不應大于60s;當撲救固體深位火災時不應大于7min,并應在前2min內使二氧化碳濃度達到30％。②局部應用滅火系統不應小于30s;對于燃點溫度低于沸點溫度的液體和可熔化固體的火災不應小于1.5min；
十四、滅火浸漬（抑制）時間
七氟丙烷：①木材、紙張、織物等固體表面火災宜采用20min;②其他固體表面火災宜采用10min;③通訊機房、電子計算機房的電氣設備火災應采用5min;④氣體和液體火災不應小于1min
IG541：①木材、紙張、織物等固體表面火災宜采用20min;②其他固體表面火災宜采用10min;③通訊機房、電子計算機房的電氣設備火災應采用10min;
二氧化碳：全淹沒滅火系統固體深位火災：①棉、毛、織物、紙張、數據儲存間、數據打印設備間為20min;②計算機房、電器開關和配電室、電纜間和電纜溝為10min
十五、系統種類
七氟丙烷：按應用形式均為全淹沒滅火系統；按防護區分為單元獨立系統與組合分配系統；按管網結構分為管網與柜式（無管網）預制系統；按儲壓方式又分為內貯壓式系統、外貯壓式系統
IG541：按應用形式均為全淹沒滅火系統；按防護區分為單元獨立系統與組合分配系統；按管網結構均為管網系統；按儲壓方式均為自壓式；
二氧化碳：按應用形式分為全淹沒和局部應用；按壓力分為高壓系統與低壓系統；按防護區或保護對象分為單元獨立系統與組合分配系統；按管網結構分為管網與柜式（無管網）預制系統；按儲壓方式均為自壓式；

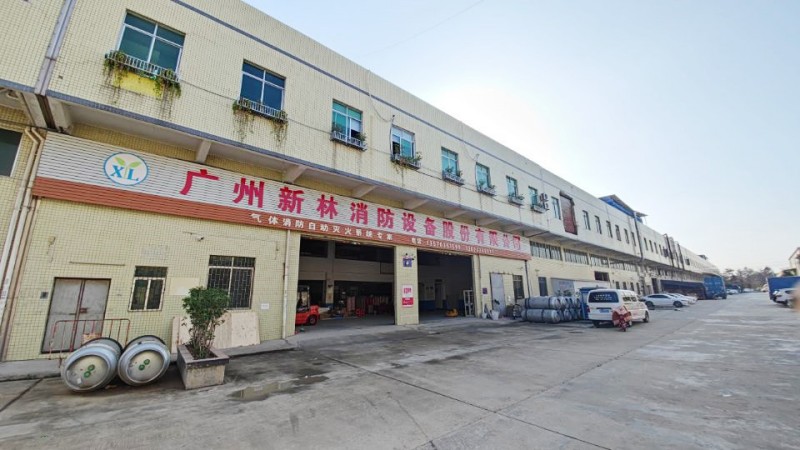

走進新林
