一、工作原理
1.工作原理

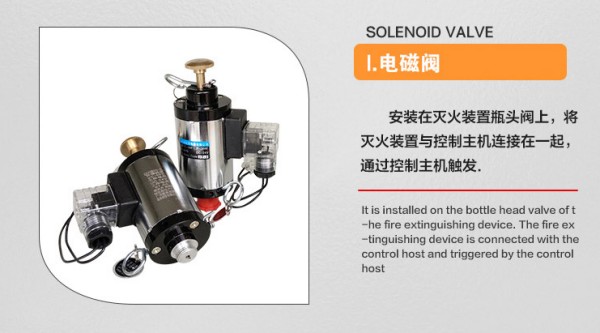

柜式七氟丙烷滅火裝置，采用電磁閥作為驅動裝置，啟動性能可靠;當火災控測器接收到防護區火警信號后，報警控制器輸出DC24V 1A直流電壓，使電磁閥動作，從而將滅火劑儲瓶閥門打開，七氟丙烷滅火劑通過連接軟管、噴嘴向防護區內噴放滅火。
2.設計依據
性能參數表中所列保護容積是除去防護區的梁、柱、固定設備的體積后的最大凈答積;性能參數表中均為單瓶組的保護容積，當防護區大于表所列數據時，可將柜體設計成雙瓶組或多瓶組，即可滿足防護區滅火劑用量的要求。
3.柜式氣體滅火裝置安裝說明
3.1柜體安裝
選擇好柜體的安裝位置，將空柜體按工作狀態位置擺放好，柜體一定要背靠墻壁，使其牢固。
3.2瓶組、連接軟管及噴頭安裝
（1）將滅火劑瓶組放入柜體，使其靠近柜體內橫梁正中位置。
（2）連接軟管及噴嘴安裝完畢后，用鉤頭螺栓組及瓶箍將滅火劑瓶組箍緊。 警告!鋼瓶必須安裝在適當?shù)牡胤?，使它們不會遭受突然、意外的損壞或移動。
如果有必要，可以安裝保護設施以防止鋼瓶受到意外的損壞或移動!

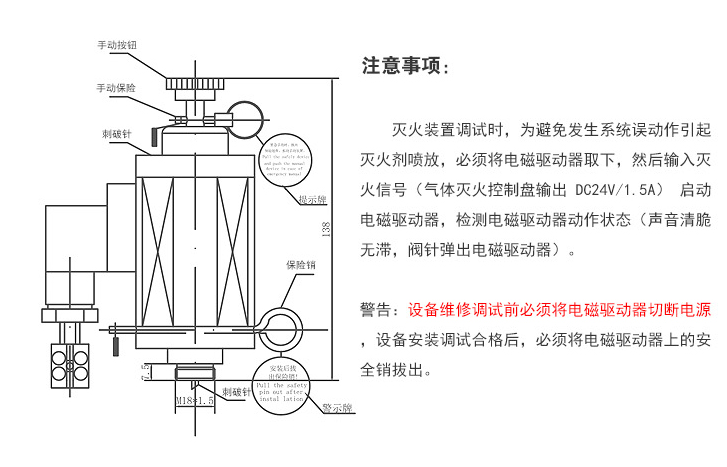

3.3控制電源線聯接及系統調試
（1）將控制電源線從柜項引入柜體內，并與滅火劑瓶組電磁閥預留接口聯接;
（2）控制電源線聯接完畢，即可進入系統調試( 按規定的系統調試程序進行) ;注意!系統調試完畢后拔出輔助保險銷，使系統進入準工作狀態。

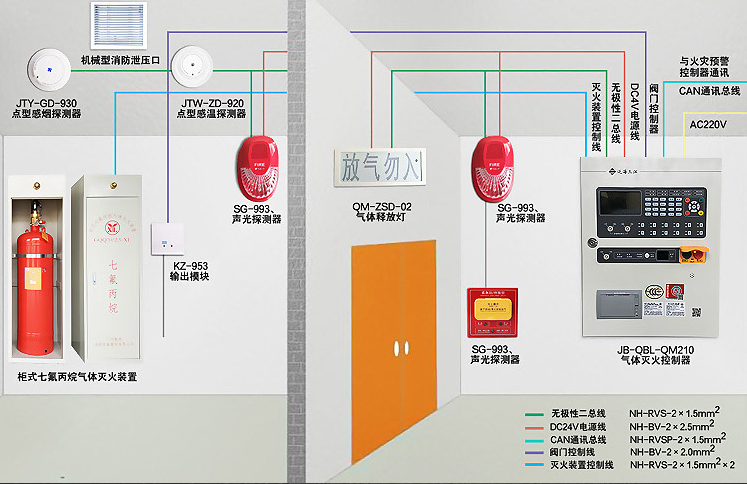

安裝示意圖
二、系統的檢查、維護和人員培訓
1.系統檢查
1.1每天由經過培訓l過的人員，對裝置進行日常性外觀及壓力表示值檢查。
1.2 每季度不少于一次檢查壓力表，指針超出綠區或使用后應委托生產廠家或經過培訓并取得專業安裝資格的消防工程單位進行維修。
1.3每年對滅火劑貯瓶進行稱重檢查一次，如果貯瓶重里下降超過總重里5%時，必須再充裝或更換貯瓶;每年對電磁型滅火裝置的電磁閥進行一次動作試驗，合格后方可繼續使用。
1.4.貯瓶應按《氣瓶安全監察規程》>等相關國家標準進行定期檢驗，合格后才能繼續使用，如有銹蝕，應對貯瓶作防銹處理。檢查貯瓶的同時，按要求對所有閥件作水壓強度試驗。
2.系統維護
2.1滅火裝置應由經過專門培訓，并經考試合格的專人負責定期檢查和維護。
2.2滅火裝置投入使用時，應具備下列文件資料:
(1)全部技術資料和竣工驗收報告。
(2)系統的操作規程。
(3)系統的檢查、維護記錄圖表。
2.3每月應對滅火裝置進行兩次檢查，檢查內容及要求應符合下列規定:
（1）對滅火劑貯存容器、容器閥、信息反饋裝置、壓力顯示器、連接管、
嘴、系統鐵柜等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，安全標志應完整。
（2）貯存裝置的壓力不應小于2.3 MPa(2.5Mpa工作壓力)。
2.4每年應對滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，尚應符合下列規定:
【1】防護區的開口情況、防護區的用途及可燃物的種類、數里、分布情況，應符合設計規定。
【2】滅火裝置位置定位的合理及操作面前沒雜物播放。
【3】滅火裝置的噴嘴孔口，應無堵塞。
【4】對每個防護區進行一次模擬自動啟動試驗，如有不合格項目，則應對相關防護區進行一次模擬噴氣試驗。
2.5滅火裝置必須始終保持良好的工作狀態。滅火裝置發生任何故障或損壞必須及時修復，并作詳細記錄。
2.6滅火裝置使用( 排放)后應委托生產廠或經過培訓取得專業安裝資格的消防工程單位進行維修。
3.人員培訓
（1）用戶應對所有可能要擔任檢查、使用和維護該系統的人員進行嚴格全面的培訓。
（2）用戶在維護、檢查及人員的培訓方面，本公司負責提供技術服務。必要時可來人來函與本公司聯系。
三、常見問題
1、儲存裝置或電磁驅動裝置的壓力表無壓力顯示?
(1) 檢查儲存裝置的壓力表開關是否已打開。(2)若壓力表開關已打開但壓力表還是無壓力顯示，可能是壓力表已損壞。更換壓力表的方法:關緊壓力表開關，卸下壓力表，換上同型號壓力表，打開壓力表開關。(3)若換上完好的壓力表后打開壓力表開關仍無壓力顯示，可能是增壓氣已泄漏，請盡快補壓，或致電我公司咨詢。
2、系統投入使用時是否要把容器閥上的安全檔片卸下?容器閥上裝有的安全檔片是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設。系統投入使用前，需松開電磁鐵上的螺栓、抽出檔片，再緊固電磁鐵，否則電磁閥不能打開。
3、電磁鐵和壓力信號器的接線極性?電磁閥和壓力信號器的兩條引線不分極性。
