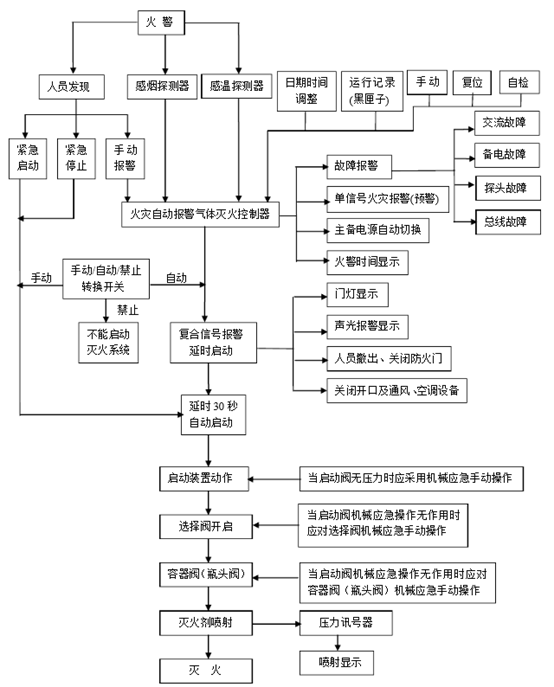

一、氣體滅火系統功能及動作原理程序方框圖

二、滅火系統結構示意圖

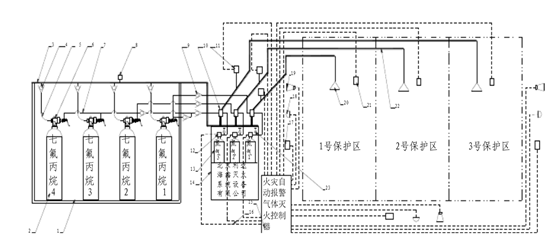

1、組合多區分配系統

1、滅火劑貯瓶框架；2、滅火劑貯瓶； 3、集流管；4、液流單向閥；5、高壓軟管；6、瓶頭閥；

7、啟動管路；8、安全閥；9、氣流單向閥；10、選擇閥；11、壓力訊號器；12、啟動閥；

13、啟動鋼瓶；14、啟動瓶框架；15、火災自動報警氣體滅火控制器；16、控制線路；17、手動啟動控制盒；

18、放氣燈；19、聲光報警；20、噴嘴；21、火災探測器；22、滅火劑輸送管道；23、低壓安全泄漏閥；

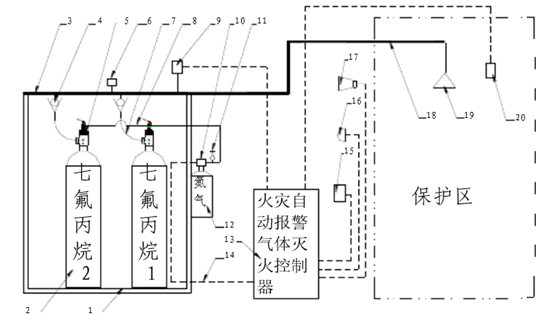

2、單元獨立系統

1、滅火劑貯瓶框架；2、滅火劑貯瓶；3、集流管；4、液流單向閥；5、瓶頭閥；6、安全閥；7、高壓軟管；

8、啟動管路；9、壓力訊號器；10、啟動閥；11、低壓安全泄漏閥；12、啟動鋼瓶；13、火災自動報警氣體滅火控制器；

14、控制線路；15、手動啟動控制盒；16、放氣燈；17、聲光報警；18、滅火劑輸送管道；19 、噴嘴；20、火災探測器

三、zM(4.2)和ZM(2.5)系統技術參數

系統滅火方式:全淹沒，最大單區保護面積: 800m2; 最大單區保護容積: 3600m';
系統公稱工作壓力(20°C):一級為 2.5MPa、二級為4.2MPa;
系統使用最大工作壓力: 一級為4.2MPa、二級為6.7MPa;
系統使用最小工作壓力: 一級為2.0MPa、二級3.6MPa;
滅火劑最大充裝密度:一級為≤1120kg/m2;二級焊接鋼瓶為≤950kg/m';二級無縫鋼瓶為≤1120kg/m2啟動瓶充裝壓力(20"C): 6.0MPa;
噴頭設計工作壓力:一級≥0.6MPa;二級≥0.7MPa;
單支噴頭保護半徑R:噴頭安裝高度

四、系統型號規格和標記示例

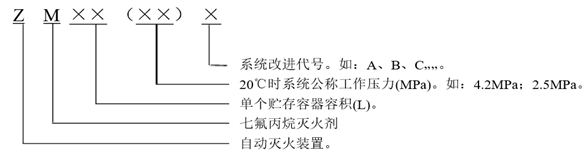

1、系統型號規格

2、標記示例

例1標記: ZM70 (4.2)
表示為七氟丙烷自動滅火系統，20°C時 公稱工作壓力為4.2MPa，各貯存滅火劑容器容積為70L。

五、滅火系統工作原理

1、自動控制:將火災自動報警氣體滅火控制器上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態，當保護區發生火情，火災探測器發出火災信號，

報警滅火控制器即發出聲、光信號，同時發出聯動指令，關閉連鎖設備，經過一段延時時間，發出滅火指令，打開啟動閥釋放啟動氣體，

啟動氣體通過啟動管道打開相應的選擇閥和容器閥(瓶頭閥)， 釋放滅火劑，實施滅火。

2、電氣手動控制:將火災自動報警氣體滅火控制器上控制方式選擇鍵撥到“手動”位置時，滅火系統處于手動控制狀態。當保護區發生火情，

可按下手動控制盒或控制器上啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑，實施滅火。在自動控制狀態，仍可實現電氣手動控制。

3、機械應急手動操作:當保護區發生火情，控制器不能發出滅火指令時應通知有關人員撤離現場，關閉聯動設備，然后拔出相應啟動瓶組上啟動閥的手動保險夾片，

壓下手柄即可打開啟動閥，釋放啟動氣體,即可打開選擇閥、容器閥(瓶頭閥)、釋放滅火劑，實施滅火。如此時遇上電磁閥維修或啟動鋼瓶中啟動氣體壓力不夠不能工作時，

這時應首先打開相對應滅火區域的選擇閥手柄，敞開壓臂，打開選擇閥，然后打開該區域的容器閥(瓶頭閥),上的手動手柄開啟容器閥(瓶頭閥)，釋放滅火劑，實施滅火。

4、當發出火災警報:在延時時間內而發現有異常情況，不需啟動滅火系統進行滅火時，可按下手動控制盒或火災自動報警氣體滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

七、檢查和保養

1、本裝置是一種新型的高效滅火裝置，自動化程度高，密封性能要求很嚴格，因此必須建立相應的維護保養制度，并有專人負責進行經常性維護、檢查，以保持良好工作狀態。

2、檢查維護人員，必須熟悉本裝置的性能參數，動作程序，以及各閥件的結構原理，拆裝工藝，需要時,可來廠學習和培訓。

3、在使用時至少每一個月檢查啟動鋼瓶-一次， 若發現啟動鋼瓶的充裝氮氣壓力指示值低于額定值的90%或壓力表指針降至紅區時，應予重新充裝。每次檢查應做好記錄以備查。

4、日常應做好設備的維護保養工作。每個月至少檢查- - 次七氟丙烷容器閥(瓶頭閥).上壓力表， 壓力表指針必須在綠區內，并做好記錄以備查。若壓力表指針降至紅區，

應立即送維修部門檢查并予重新充裝。每半年檢查滅火劑重量--次，凡滅火劑凈重減少5%時，應查明泄漏原因并排除，再予重新充裝。

5、每一年應對本裝置各閥件進行維護檢查，無異?，F(xiàn)象方可繼續使用。

6、每年檢查儲瓶的支撐情況是否良好，管道的吊架、掛鉤或壓板是否穩固。

7、每三年對管道、噴嘴用壓縮空氣(或氮氣)進行- -次吹除，吹除時可分段進行。

8、每五年對軟管進行10MPa的水壓強度試驗和6.7MPa的氣密性試驗，性能合格才能繼續使用，如發現老化，應更換后再用。

9、每五年對管道系統進行一次氣密性試驗，試驗壓力按設計要求。

10、每五年對管網閥件及啟動瓶組件進行拆洗重裝，重新試驗。

11、每八年檢查儲瓶有無腐蝕和機械損傷，并作一次水壓強度試驗，壓力為10MPa,性能合格才能繼續使用。

12、每八年檢查儲瓶的同時，對有關閥件進行水壓強度試驗和氣密性試

13、本裝置滅火啟用后，應將下列各部分恢復到原位置，使其工作正常，方可繼續使用。

(1) 火災自動報警氣體滅火控制器復位(詳見電氣使用說明書);

(2) 檢查壓力訊號器活塞是否復位;

(3) 啟動閥更換新膜片，恢復原工作狀態;

(4) 啟動鋼瓶重新充裝啟動氣體，充裝壓力6MPa;

(5) 將被釋放過的選擇閥壓臂放下，使閥瓣軸下移，再將閥瓣軸壓下，使其復位;

(6) 檢查單向閥是否復位;

(7) 使容器閥(瓶頭閥)恢復原工作狀態;

(8) 按設計要求重新充裝滅火劑;

(9) 所有軟管和啟動管道連接處，必須安裝正確，保證密封;

14、保養、檢查過程中，需要使用單位可函告或電告制造廠，協助解決。

15、保養、檢查、維修、試驗必須做詳細記錄

八、注意事項

1、本裝置安裝場所應符合下列要求:

(1) 環境溫度為: 0~+ 50C，并保持干燥和通風良好;

(2) 空氣中不應含有易爆、導電塵埃及腐蝕部件的有害物質，否則應加以保護;

(3) 瓶站應設置在人員易接近、出入方便、且不易引起火災的空間;

(4) 瓶組框架必須用地腳螺栓緊固。

2、根據國家標準《氣體滅火系統施工及驗收規范》的規定，本滅火系統的安裝和運行使用應由經過專業培訓的人員負責。
3、安裝、調試使用本滅火裝置的人員應熟悉本裝置的基本結構、工作原理、性能和動作程序，以及各閥件的結構和工作狀態。
4、系統在安裝低壓安全泄漏閥部件時，注意該部件上的箭頭方向應垂直于水平(地面)方向安裝，并安裝在啟動瓶組附近，才能防止慢泄漏啟動滅火系統。
5、本滅火系統在安裝過程中和交付使用前嚴禁將啟動閥與啟動管路進行聯接。.
6、容器閥(瓶頭閥)轉軸端部的安全裝置是為了防止轉軸在運輸、安裝過程中轉動而打開容器閥(瓶頭閥)而設置，在設備運輸、安裝和開通前禁止取下。

而在交付使用狀態必須將其取下，否則容器閥(瓶頭閥)將打不開。
7、滅火裝置動作前，所有工作人員必須在延時期內撤離現場，滅火完畢后，必須首先啟動風機，將廢氣排出后，工作人員才能進入現場。
8、儲瓶應避免接近熱源。運輸過程中，應輕裝輕卸，防止碰撞、臥置、倒置。
9、更換新的膜片與安全片，必須由廠方供應與原來膜片的材料型號、形狀大小、厚薄相同，試驗合格的成品，方能裝入閥內，不得隨意用未經試驗的膜片代用。
10、拆裝過程中應避免有碰傷表面而影響外觀。
11、無關人員勿亂摸亂動本滅火裝置部件，以免發生意外。
